现在装饰材料市场中有一大半的人造免漆板都是采用的三聚氰胺浸渍纸来做表面装饰，提供色彩和花纹，而且整体需求很大，不过需求大也就带来了各种质量问题，让消费者很头疼，那么今天格林雅装饰防火板小编就来跟大家说一下“三聚氰胺浸渍纸的质量好坏是哪些原因造成的？”来帮助大家在购买的时候做个参考；

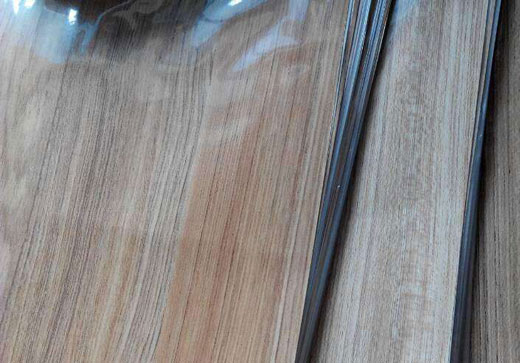

影响三聚氰胺浸渍装饰纸质量好坏的点：

一、生产过程

三聚氰胺浸渍纸单板中密度纤维板（刨板）的生产工艺如下：基材准备→面板除尘→冲裁→热压→修边→检查→贮存。

二、基材质量控制

在生产过程中应经常检查中密度纤维板基材和浸渍纸的质量，所有技术指标均可用于生产。

三、纸张质量和浸渍过程

为了确保浸渍薄膜纸的质量，必须尝试高质量的装饰原纸。无论应该测试哪种纸张，都可以使用。如果不合格，则无法进入生产线。在浸渍过程中，应严格按工艺要求操作，每39分钟取样一次，确保技术要求130％~150％，挥发分含量6％~7％，不相干≤65％;干燥的薄膜纸应立即用塑料薄膜包裹，并用橡皮条密封。储存在空气温度为25°C~25°C，湿度55％~65％的仓库内，安装在空调仓库内，应立即密封纸张并送至仓库进行存放，以防止纸张的吸湿性粘合在一起，无法使用，造成不必要的经济损失。另外，在浸渍纸的移动过程中应避免损坏;如果发现坯料表面不洁净，应及时清理;在喂食过程中应仔细检查基材。

四、贴面人造板的基材要求

常用的中密度纤维板和刨花板应根据客户的不同要求购买，但刨花板产品必须符合GB/T4897-92一流产品的要求。

1）板面光滑，清洁，不允许有水渍和油污。有效尺寸必须没有滑倒或粉碎的缺陷;

2）板材厚度偏差不超过±0.2mm，打磨均匀，不允许漏砂;

3）板的含水量应控制在6％至10％的范围内。由于刨花板都是外包的，环境的变化可能会导致电路板的含水量发生变化。如果水分含量低，或浸渍纸的挥发物含量低，则在热压过程中可能发生纸板分层。因此，有必要在生产过程中的任何时间观察并及时去除不合格的基材。

五、组装工序

在基板居中后，它进入组装过程。在坯料的操作中，浸渍纸应完全覆盖在基材表面上，并且板坯的中心线应与压机的中心线重合，以确保板坯在进入压机后的位置。避免板坯位移引起的模板污染。

热压工艺质量控制热压过程的三个要素（热压温度，热压压力，热压时间）是相互依赖和相互约束的，需要在过程调整过程中统一分析和调整。这三个因素对单板有不同的影响。热压温度主要催化浸渍树脂的化学反应，即加速固化。根据实际生产要求和生产经验，热板温度为170℃~200℃，板面压力为2.0~3.0MPa，热压时间为25~50s，热压曲线为截面。压力更合适。根据纸张的颜色和质量，可以适当调整温度和时间。深色纸易于采用低温长时间工艺。一般温度为170°C~180°C，压力超过40 s。浅色纸应采用高压短时间工艺。 同时，应随时检查胶合板的外观质量，以防止纸屑，昆虫，指纹和其他污染的纸板。适当的热压压力可以确保基材和浸渍纸之间的良好粘合。在合适的温度和压力下，浸渍纸中的树脂熔化并凝固，形成封闭且致密的表面，使基材表面变得微小。毛孔充满了。通常，应尽可能使用较低的压力而不影响产品的质量，这有利于设备，液压油和基板内部结构的使用寿命;然而，低压会影响基材与浸渍纸的粘合性。强度和树脂流动能力。因此，在实际生产中，热板的单位压力应适当调整以适应基板和垫子的新颖性。

以上五点从三聚氰胺浸渍纸的原料生产到应用于板材上的后期成型进行说明，相信大家看完已经有了大概的了解，那么今天的介绍就到这里了；
